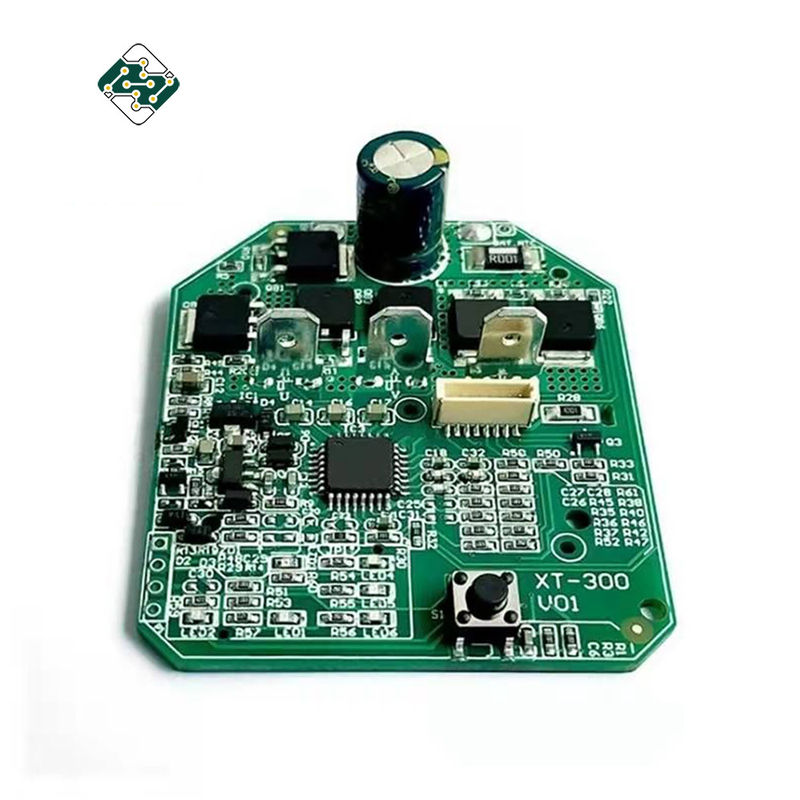

Circuito stampato a più strati durevole della famiglia per materiale elettrico

Dettagli del prodotto

Luogo di origine: La Cina

Marca: OEM Customized

Certificazione: ISO/RoHS/TS16949

Numero di modello: HKCC2211YH103

Termini di trasporto & di pagamento

Quantità di ordine minimo: 5pcs

Prezzo: USD10-USD100

Imballaggi particolari: Imballaggio interno: sacchetto di bolla Imballaggio esterno: scatola di cartone standard

Tempi di consegna: 20 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 5000 PZ/SETTIMANA

Ottenga il migliore prezzo
Evidenziare:

Circuito stampato a più strati della famiglia

,

Circuito stampato a più strati durevole

,

PWB a più strati del materiale elettrico

Tipo PCB:
Substrato legato flessibile rigido metallo/del piatto
Linea di produzione SMT:
10
Produttività di SMT:
15000000 giunti/giorno della lega per saldatura (massimo)
Diametro di Min.Hole per perforare:
0.9mm (35mil)
Più grande Pabek Sise:
700mm×510mm
Tasso di perdita dell'Assemblea:
Componenti passive: 0,3%
Tipo della pasta della lega per saldatura:
Temperatura elevata/bassa temperatura senza piombo
Posizione del foro:
CNC Driling di +/-0.075mm (3mil)
Tipo PCB:
Substrato legato flessibile rigido metallo/del piatto
Linea di produzione SMT:
10
Produttività di SMT:
15000000 giunti/giorno della lega per saldatura (massimo)
Diametro di Min.Hole per perforare:
0.9mm (35mil)
Più grande Pabek Sise:
700mm×510mm
Tasso di perdita dell'Assemblea:
Componenti passive: 0,3%
Tipo della pasta della lega per saldatura:
Temperatura elevata/bassa temperatura senza piombo
Posizione del foro:
CNC Driling di +/-0.075mm (3mil)
Circuito stampato a più strati durevole della famiglia per materiale elettrico
Descrizione di prodotto

Gli elettrodomestici a più strati hanno stampato il materiale elettrico PCBA del circuito



Archivi e requisito del PWB, citazione di PCBA:

  • Un BOM (Bill dei materiali) con i designatori di riferimento: descrizione componente, il nome del produttore e numero del pezzo.
  • Archivi del PWB Gerber.
  • Un disegno di montaggio del PWB e disegno di assemblea di PCBA.
  • Metodi di prova.
  • Qualsiasi restrizioni meccaniche quali i requisiti di altezza dell'assemblea
  • Fabbricazione del bordo del PWB e servizio di PCBA:
    • il bordo del PWB della o ha fatto, parti del circuito acquistate da noi
    • circuito elettronico di prove della o o PCBA
    • consegna veloce della o, pacchetto antistatico
    • o RoHS Direttiva-compiacente, senza piombo
    • servizio di arresto della o una da progettazione del PWB, dalla disposizione del PWB, dalla fabbricazione del PWB, dalle componenti che acquistano, dall'assemblea del PWB, dalla prova, dall'imballaggio e dalla consegna del PWB
    • servizio di fabbricazione della o Eleectronic
  • Termini dettagliati per l'assemblea del PWB:
    • requisito tecnico della o:
      • Tecnologia di saldatura professionale del superficie-montaggio e del attraverso-foro di §
      • Varie dimensioni come 1206, 0805, tecnologia di § di SMT di 0603 componenti
      • Ict di § (nella prova del circuito), tecnologia di FCT (prova funzionale del circuito)
      • Assemblea del PWB di § con l'UL, CE, FCC, approvazione di RoHS
      • Tecnologia di saldatura di riflusso del gas dell'azoto di § per SMT
      • Alto livello SMT di § e catena di montaggio della lega per saldatura
      • Capacità collegata ad alta densità di tecnologia di disposizione del bordo di §
    • requisito di citazione della o:
      • Archivio di Gerber di § e lista di Bom
      • Il § elimina il pics del pcba o del campione di pcba per noi
      • Metodo di prova di § per PCBA
    • specificazione del PWB della o:
      • Strato di §: 1 - 12 strati
      • Materiale di §: FR-4, CEM-1, CEM-3, altezza TG, alogeno FR4 libero, FR-1, FR-2, ecc. di alluminio.
      • Spessore finito massimo di §: 0,2 a 4.0mm (0,02 ~ 0,25)
      • Lato finito massimo del bordo di §: 500 x 500mm (20 x 20")
      • Il § minuto la dimensione del luogo di perforazione: 0.25mm (10mil)
      • Linea larghezza minima di §: 0.10mm (4mil)
      • Interlinea di minuto di §: 0.10mm (4mil)
      • Il § superficie la finitura/trattamento: HALS/HALS senza piombo, latta chimica, oro chimico, oro di immersione, placcante oro
      • Spessore del rame di §: 0,5 - 3,0 once
      • Il § salda il colore della maschera: verde/nero/bianco/rosso/blu
      • Imballaggio interno di §: sacchetto di plastica
      • Imballaggio esterno di §: imballaggio standard del cartone
      • Tolleranza del foro di §: PTH: ±0.076, NTPH: ±0.05
      • Certificato di §: UL, iso 9001, iso 14001, RoHS, UL
      • § che profila perforazione: guida, V tagliato, smussante
      • § che fornisce servizio dell'OEM a tutte le specie di assemblea del circuito stampato
Tipo del PWB Substrato legato flessibile rigido metallo/del piatto
Linea di produzione di SMT 10
Produttività di SMT 15000000 giunti/giorno della lega per saldatura (massimo)
Diametro di Min.Hole per perforare  0.9mm (35mil)
Più grande Pabek Sise 700mm×510mm
Tasso di perdita dell'Assemblea Componenti passive: 0,3%
Tipo della pasta della lega per saldatura Temperatura elevata/bassa temperatura senza piombo
Posizione del foro CNC Driling di +/-0.075mm (3mil)
Conduttore Width (w) +/-0.05mm (2mil)
Diametro del foro (H) PTH L: +/-0.075mm (3mil)
