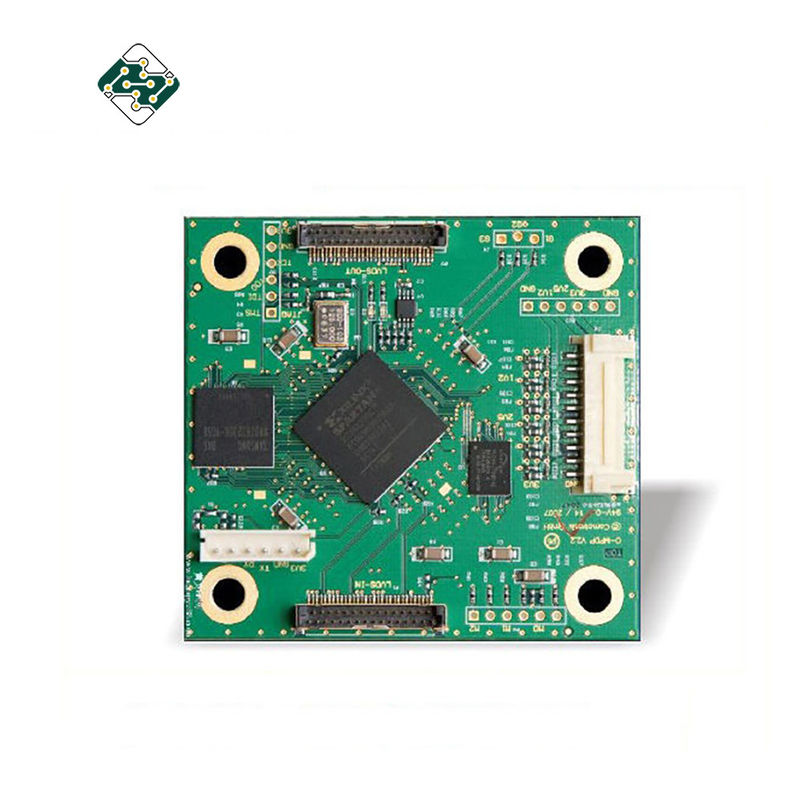

Guida del PWB multi di strato

Caricabatteria Micro-tattile del caricatore del telefono cellulare del circuito stampato PCBA

Archivi e requisito del PWB, citazione di PCBA:

• Un BOM (Bill dei materiali) con i designatori di riferimento: descrizione componente, il nome del produttore e numero del pezzo.
• Archivi del PWB Gerber.
• Un disegno di montaggio del PWB e disegno di assemblea di PCBA.
• Metodi di prova.
• Qualsiasi restrizioni meccaniche quali i requisiti di altezza dell'assemblea

• Fabbricazione del bordo del PWB e servizio di PCBA:
  • il bordo del PWB della o ha fatto, parti del circuito acquistate da noi
  • circuito elettronico di prove della o o PCBA
  • consegna veloce della o, pacchetto antistatico
  • o RoHS Direttiva-compiacente, senza piombo
  • servizio di arresto della o una da progettazione del PWB, dalla disposizione del PWB, dalla fabbricazione del PWB, dalle componenti che acquistano, dall'assemblea del PWB, dalla prova, dall'imballaggio e dalla consegna del PWB
  • servizio di fabbricazione della o Eleectronic
• Termini dettagliati per l'assemblea del PWB:
  • requisito tecnico della o:
    • Tecnologia di saldatura professionale del superficie-montaggio e del attraverso-foro di §
    • Varie dimensioni come 1206, 0805, tecnologia di § di SMT di 0603 componenti
    • Ict di § (nella prova del circuito), tecnologia di FCT (prova funzionale del circuito)
    • Assemblea del PWB di § con l'UL, CE, FCC, approvazione di RoHS
    • Tecnologia di saldatura di riflusso del gas dell'azoto di § per SMT
    • Alto livello SMT di § e catena di montaggio della lega per saldatura
    • Capacità collegata ad alta densità di tecnologia di disposizione del bordo di §
  • requisito di citazione della o:
    • Archivio di Gerber di § e lista di Bom
    • Il § elimina il pics del pcba o del campione di pcba per noi
    • Metodo di prova di § per PCBA
  • specificazione del PWB della o:
    • Strato di §: 1 - 12 strati
    • Materiale di §: FR-4, CEM-1, CEM-3, altezza TG, alogeno FR4 libero, FR-1, FR-2, ecc. di alluminio.
    • Spessore finito massimo di §: 0,2 a 4.0mm (0,02 ~ 0,25″)
    • Lato finito massimo del bordo di §: 500 x 500mm (20 x 20")
    • Il § minuto la dimensione del luogo di perforazione: 0.25mm (10mil)
    • Linea larghezza minima di §: 0.10mm (4mil)
    • Interlinea minimo di §: 0.10mm (4mil)
    • Il § superficie la finitura/trattamento: HALS/HALS senza piombo, latta chimica, oro chimico, oro di immersione, placcante oro
    • Spessore del rame di §: 0,5 - 3,0 once
    • Il § salda il colore della maschera: verde/nero/bianco/rosso/blu
    • Imballaggio interno di §: sacchetto di plastica
    • Imballaggio esterno di §: imballaggio standard del cartone
    • Tolleranza del foro di §: PTH: ±0.076, NTPH: ±0.05
    • Certificato di §: UL, iso 9001, iso 14001, RoHS, UL
    • § che profila perforazione: guida, V tagliato, smussante
    • § che fornisce servizio dell'OEM a tutte le specie di assemblea del circuito stampato
